2019年即將施實的《鋼結構防火涂料》國家新標準發(fā)布
一、什么是防火涂料？
防火涂料就是通過將涂料刷在那些易燃材料的表面，能提高材料的耐火能力，減緩火焰蔓延傳播速度，或在一定時間內能阻止燃燒，這一類涂料稱為防火涂料，或叫做阻燃涂料。用以提高被涂材料耐火極限的一種特種涂料。施用于可燃性基材表面，用以改變材料表面燃燒特性，阻滯火災迅速蔓延；或施用于建筑構件上，用以提高構件的耐火極限的特種涂料，稱防火涂料。
二、防火原理
1.超薄型或薄型:涂覆在鋼結構上的超薄型或薄型鋼結構防火涂料的防火隔熱原理是防火涂料層在受火時膨脹發(fā)泡，形成泡沫，泡沫層不僅隔絕了氧氣，而且因為其質地疏松而具有良好的隔熱性能，可延滯熱量傳向被保護基材的速度；根據(jù)物理化學原理分析，涂層膨脹發(fā)泡產生的泡沫層的過程因為體積擴大而呈現(xiàn)吸熱反應，也消耗了燃燒時的熱量，有利于降低體系的溫度，這幾個方面的作用，使防火涂料產生顯著的防火隔熱效果。
2.厚型或其它:涂覆在鋼構件上的厚型鋼結構防火涂料的防火隔熱原理是防火涂料受火時涂層基本上不發(fā)生體積變化，但涂層熱導率很低，延滯了熱量傳向被保基材的速度，防火涂料的涂層本身是不燃的，對鋼構件起屏障和防止熱輻射作用，避免了火焰和高溫直接進攻鋼構件.還有涂料中的有些組分遇火相互反應而生成不燃氣體的過程是吸熱反應，也消耗了大量的熱，有利于降低體系溫度，故防火效果顯著，對鋼材起到高效的防火隔熱保護.另外該類鋼結構防火涂料受火時涂層不發(fā)生體積變化形成釉狀保護層，它能起隔絕氧氣的作用，使氧氣不能被保護的易燃基材接觸，從而避免或降低燃燒反應.但這類涂料所生成釉狀保護層導熱率往往較大，隔熱效果差.為了取得一定的防火隔熱效果，厚涂型防火涂料一般涂層較厚才能達到一定的防火隔熱性能要求。
三、鋼結構防火涂料分類：
1.超薄型鋼結構防火涂料:超薄型鋼結構防火涂料是指涂層厚度3 mm(含3 mm)以內，裝飾效果較好，高溫時能膨脹發(fā)泡，耐火極限一般在2 h以內的鋼結構防火涂料。該類鋼結構防火涂料一般為溶劑型體系，具有優(yōu)越的黏結強度、耐候耐水性好、流平性好、裝飾性好等特點；在受火時緩慢膨脹發(fā)泡形成致密堅硬的防火隔熱層，該防火層具有很強的耐火沖擊性，延緩了鋼材的溫升，有效保護鋼構件；
2.薄型鋼結構防火涂料:薄涂型鋼結構防火涂料是指涂層厚度大于3mm，小于等于7 mm，有一定裝飾效果，高溫時膨脹增厚，耐火極限在2 h以內的鋼結構防火涂料。這類鋼結構防火涂料一般是用合適的水性聚合物作基料，再配以阻燃劑復合體系、防火添加劑、耐火纖維等組成，其防火原理同超薄型；
3.厚型鋼結構防火涂料：厚型鋼結構防火涂料是指涂層厚度大于7 mm，小于等于45 mm，呈粒狀面，密度較小，熱導率低，耐火極限在2 h以上的鋼結構防火涂料。由于厚型防火涂料的成分多為無機材料，因此其防火性能穩(wěn)定，長期使用效果較好，但其涂料組分的顆粒較大，涂層外觀不平整，影響建筑的整體美觀，因此大多用于結構隱蔽工程。該類防火涂料在火災中利用材料粒狀表面，密度較小，熱導率低或涂層中材料的吸熱性，延緩了鋼材的溫升，保護鋼材；
4.礦物棉類建筑防火隔熱涂料：礦物棉類建筑防火隔熱涂料是繼厚涂型建筑防火涂料— 珍珠巖系列，氯氧鎂水泥系列防火涂料之后的又一重要防火涂料系列，尚屬空白，它與珍珠巖類防火涂料相比，其主要特點是作為隔熱填料的礦物纖維對涂層強度可起到增強作用，可應用于地震多發(fā)的地區(qū)或常受震動的建筑物，并能起到防火、隔熱、吸音之作用。礦物棉類建筑防火隔熱涂料主要有礦物纖維防火隔熱涂料、隔熱填料，其主要成分是礦物棉、粘結材料一般是水泥，在現(xiàn)場采用干法噴涂施工，即纖維經分散后與粘結材料一起用高壓空氣輸送至噴口處，然后與分布于噴口周圍的高霧化水混合噴射至待涂表面。

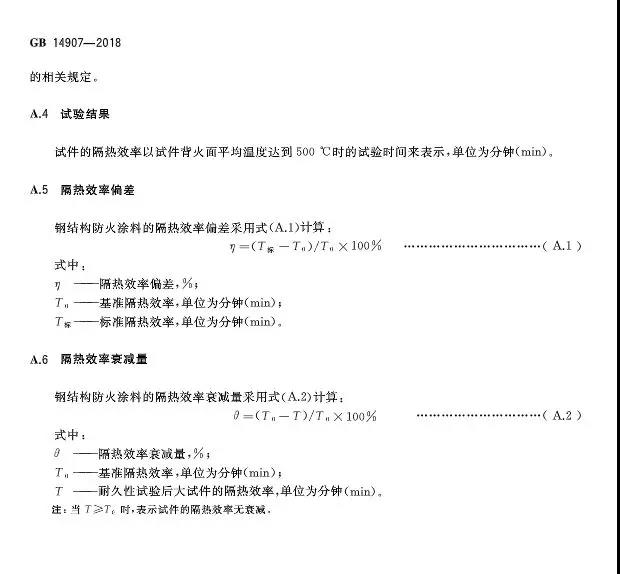

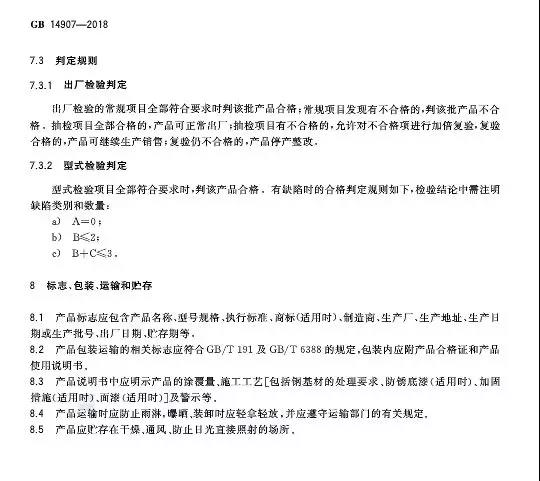

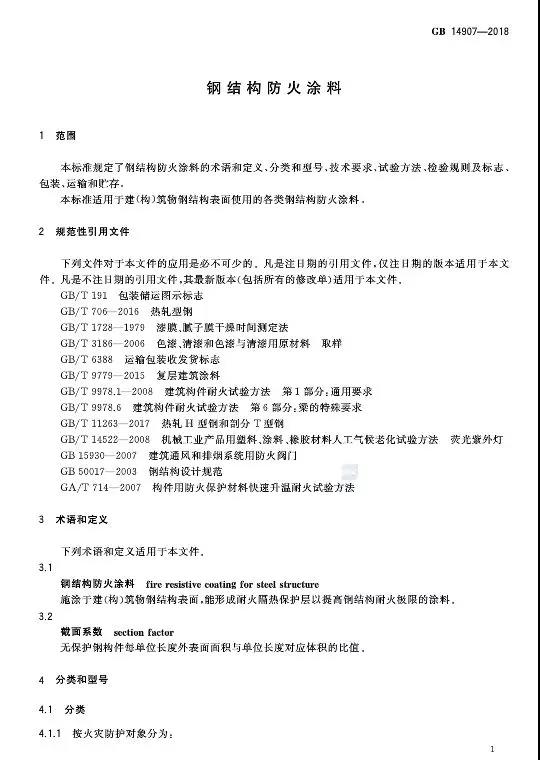

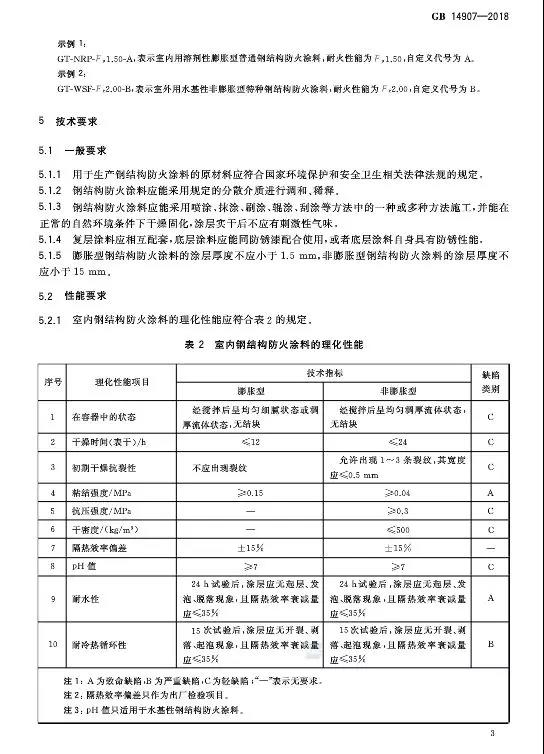

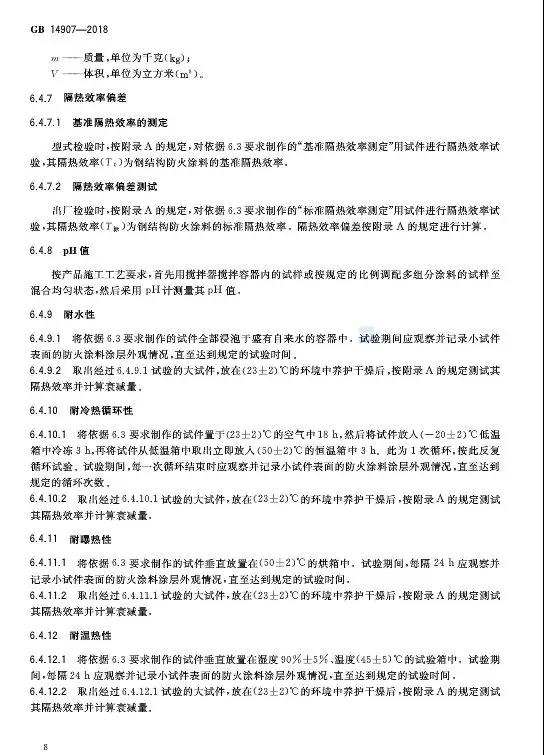

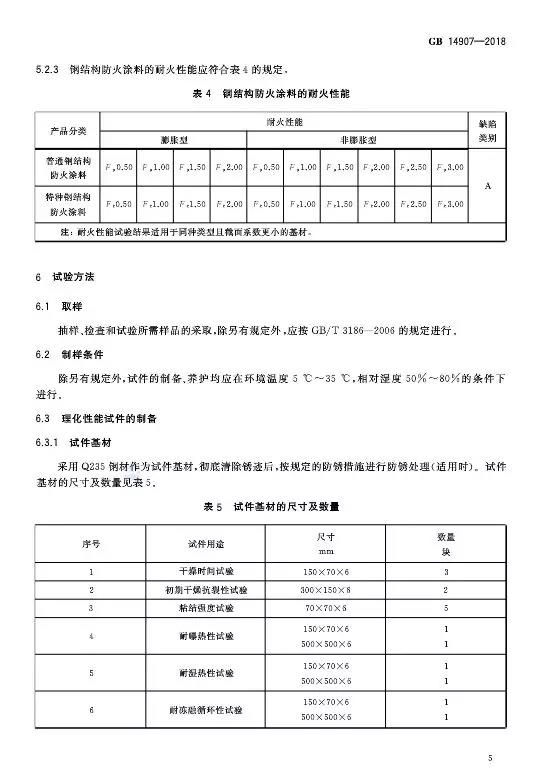

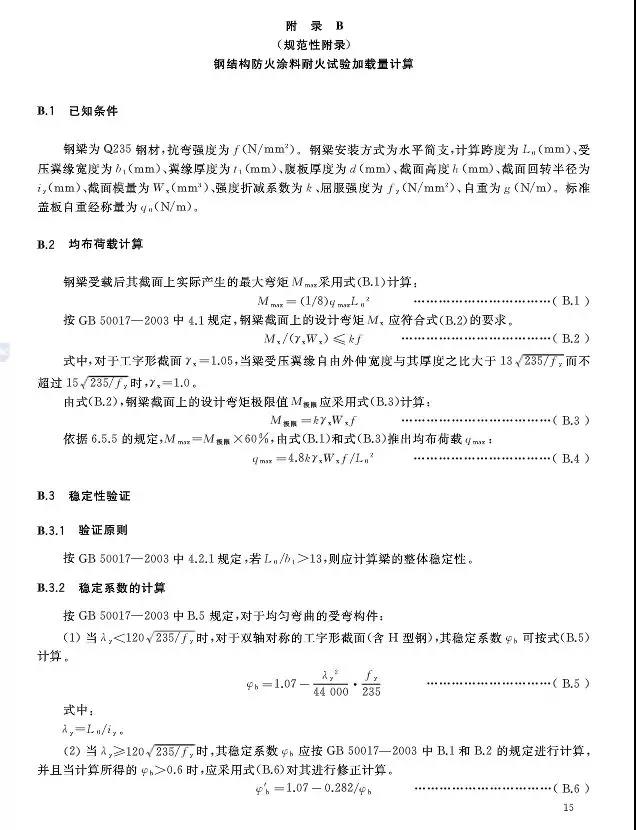

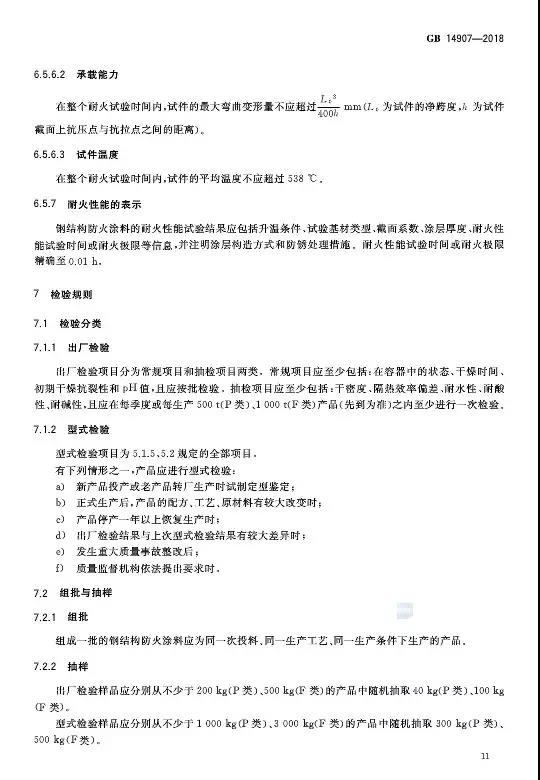

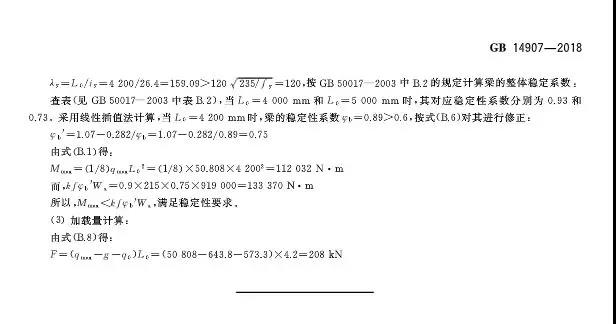

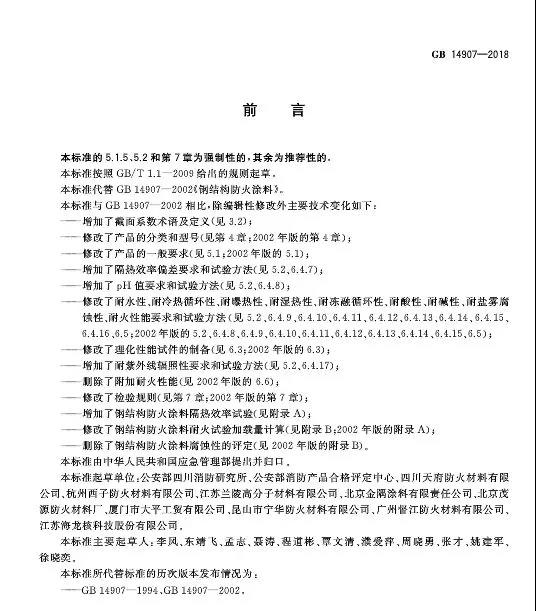

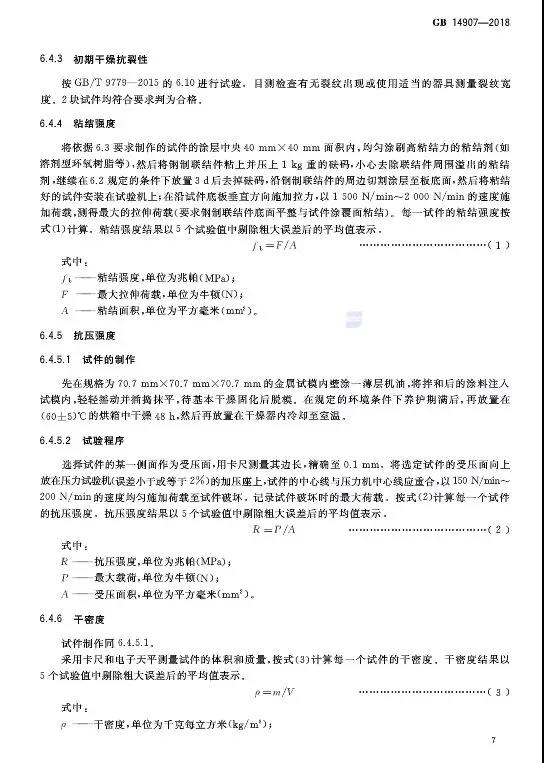

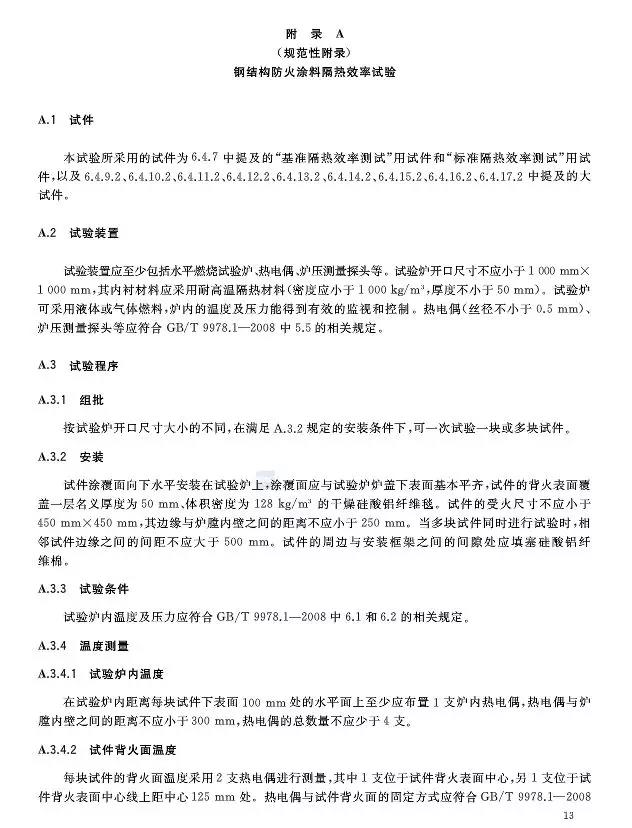

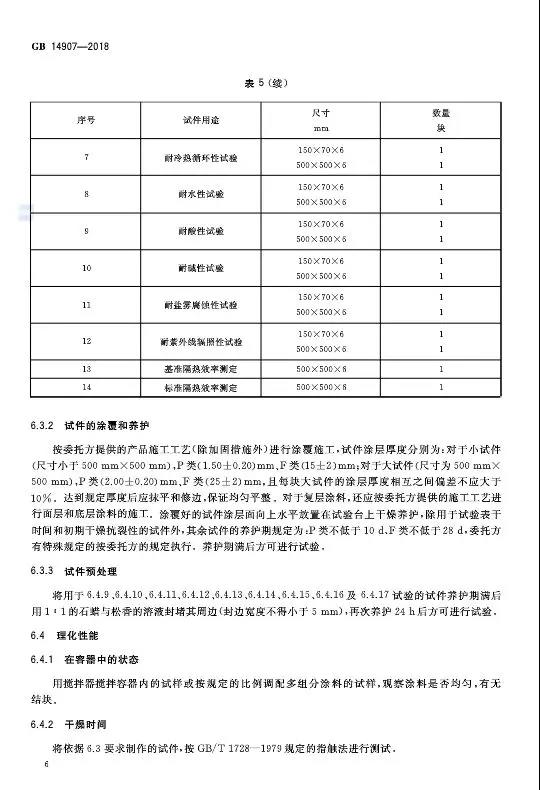

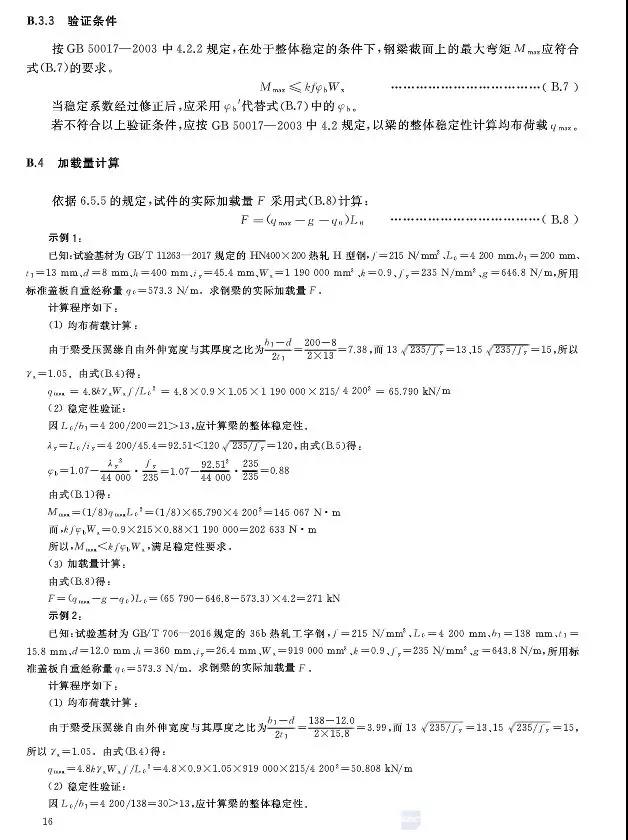

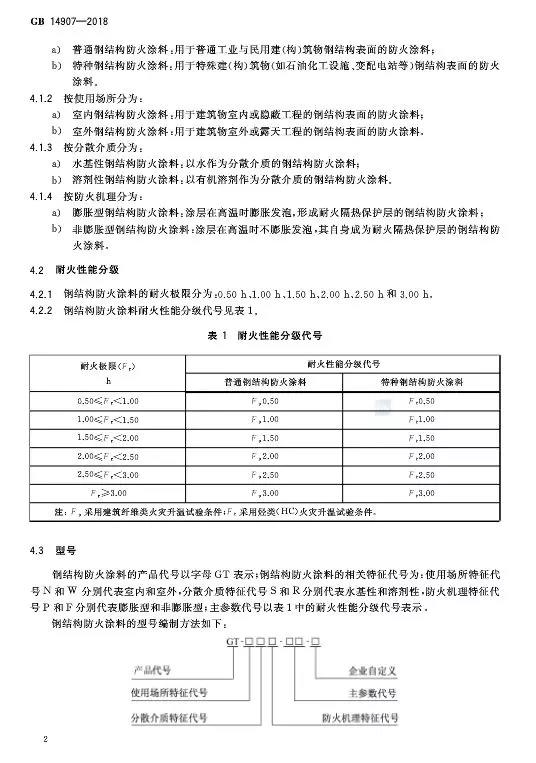

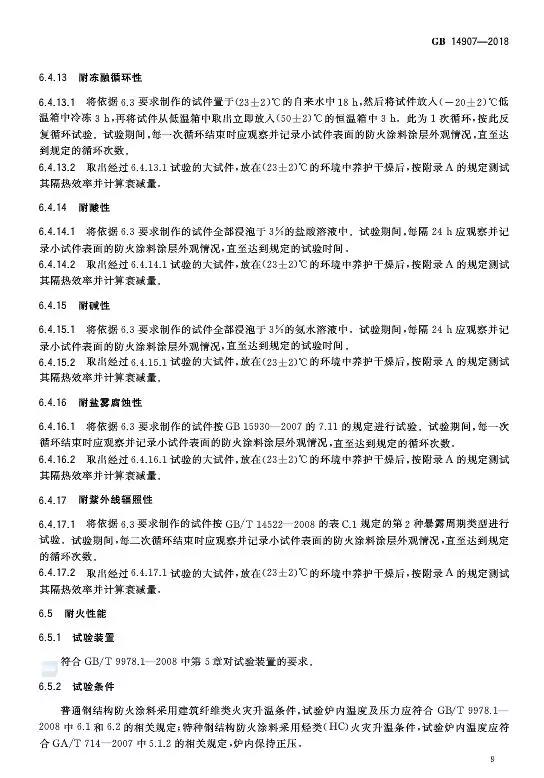

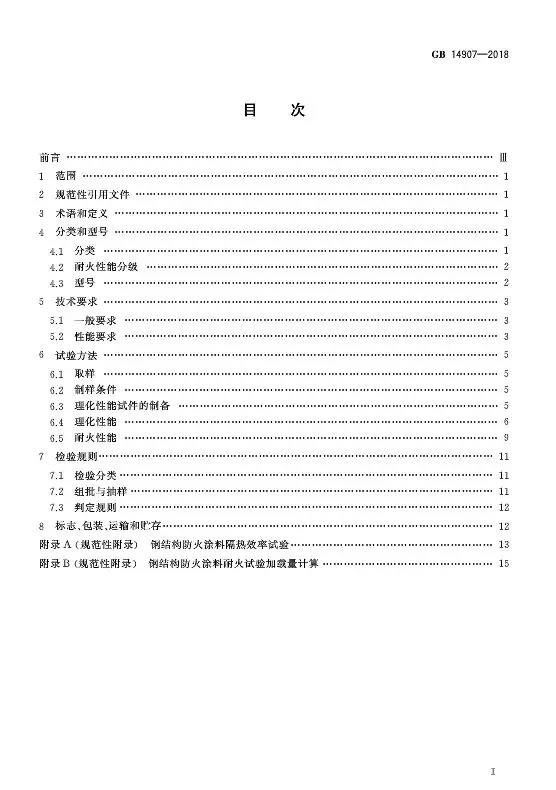

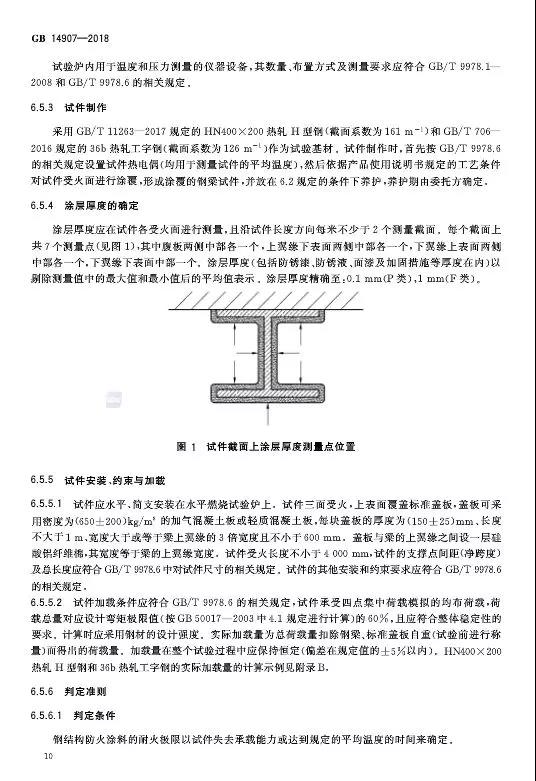

四、國家新標準如下：
