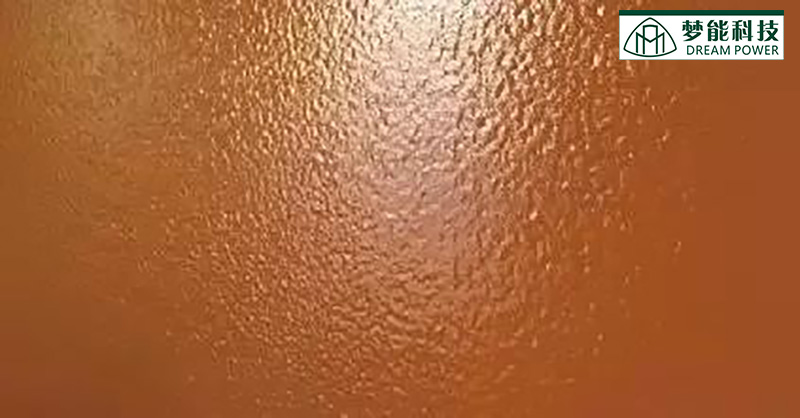

一、發(fā)白

在快干性涂料施工時(shí),經(jīng)常會(huì)出現(xiàn)發(fā)白現(xiàn)象,并使涂膜失光而不能恢復(fù)。這些涂料主要是硝基漆、過(guò)氯乙烯漆、磷化底漆、熱塑性丙烯酸磁漆等。原因與措施如下：

(1)作業(yè)環(huán)境濕度太高,溶劑快速蒸發(fā)時(shí)帶走大量熱量,造成局部濕膜表面溫度下降至“露點(diǎn)”以下,使水汽冷凝滲入濕膜,產(chǎn)生乳化狀白色膜,水分最終蒸發(fā)后產(chǎn)生空隙并被空氣取代,最終形成不能恢復(fù)的有孔無(wú)光白色膜?？刂骗h(huán)境相對(duì)濕度在70%以下,溫度在20℃左右。

(2)涂料溶劑的揮發(fā)性太快。選用揮發(fā)性適宜的稀釋劑,或在原稀料中加入一些慢揮發(fā)強(qiáng)溶劑調(diào)整稀料揮發(fā)性,如二丙西同醇、環(huán)己西同、乙酸丁酯、丁醇、乙二醇配乙酸酯等。

(3)被涂物表面溫度太低。可將工件加熱到比環(huán)境溫度高出10℃。

(4)濕膜中含有水分。檢査涂料,稀料中是否含有水分,空氣壓縮機(jī)油水分高器是否失效,有否定期排放空壓機(jī)和油水分高器的油水。

(5)稀釋劑選用不當(dāng)。稀料中的真溶劑揮發(fā)性太快,非溶劑揮發(fā)慢,濕膜干燥時(shí),隨其溶劑揮發(fā),樹(shù)脂不溶于非溶劑而析出發(fā)白。

二、拉絲

在噴涂時(shí),涂料呈絲狀噴出,影響涂膜外觀,容易出現(xiàn)這一問(wèn)題是丙烯酸漆、氯乙烯涂料、氯化橡膠涂料、環(huán)氧樹(shù)脂漆等。

(1)涂料的施工粘度太大,霧化性不好,容易產(chǎn)生絲狀噴出，調(diào)整施工粘度。

(2)稀料的溶解力不夠,稀釋性太差。加入強(qiáng)溶劑,增強(qiáng)稀料的溶解性能。

(3)涂料樹(shù)脂分子量太高,在正常施工固體分下,粘度很大。增大稀釋劑用量。

三、縮孔

當(dāng)涂料表面張力與底材表面張力相差大時(shí),易造成涂料對(duì)底材潤(rùn)濕性不良,接角生角變大,使涂料有保持摘狀傾向而裸露出被涂面?？讖酱笮∫话阍?.1~2mm。特別是清漆和顏料較少的色漆,較容易出現(xiàn)這一缺陷,且不容易修補(bǔ)。

(1)涂料自身原因,如涂料表面張力太大,流動(dòng)性差,造成潤(rùn)濕不良和氣泡釋放性差。

(2)底材表面有油污或水時(shí),造成涂膜潤(rùn)濕不良。

(3)光滑的舊漆膜也容易使涂膜潤(rùn)濕不良。給予適當(dāng)打磨。

(4)涂料中混入油污,如壓縮空氣的油水混入涂料中。

(5)底層涂料含有硅油類助劑或有脫模劑的塑料表面,基底表面張力太低,出現(xiàn)潤(rùn)濕不良。通過(guò)打磨除掉低極性表層。

(6)烘干室內(nèi)空氣污濁,也易造成縮孔。

(7)濕膜被水、油和其他噴湖勿所站污。

四、氣泡與氣孔

氣孔是涂膜干燥過(guò)程中,滯留于涂膜的氣泡強(qiáng)行突破涂膜逸出時(shí)留下的泡孔。未破而使涂膜隆起的稱之為氣泡。氣泡可以是涂料攪拌時(shí)形成的空氣泡,或者是干燥時(shí)溶劑急劇揮發(fā)形成的溶劑氣泡。

(1)溶劑蒸發(fā)太快。調(diào)整溶劑揮發(fā)性,并延長(zhǎng)閃干時(shí)間。

(2)底涂層未干透,還含有溶劑。待底層干透后再重涂。

(3)涂料粘度太高。按施工規(guī)范來(lái)兌稀。

(4)涂料攪拌過(guò)于劇烈,或攪拌后立即噴涂?？杉有┫輨┗虼碱惾軇?并在攪拌后靜置30min。

(5)刷涂時(shí),刷子移動(dòng)太快或刷毛太硬。

(6)厚涂層或水性漆烘烤時(shí)急劇升溫。延長(zhǎng)閃干時(shí)間和升溫過(guò)程。

(7)被涂面殘留有水分。增設(shè)表面吹干工序,或改善干燥效果。

五、針孔

針孔是指涂膜表面被針尖刺過(guò)似的小孔,類似皮革毛孔,孔徑約100μm。

(1)清漆精制不良,含有雜質(zhì)。

(2)涂料中溶劑揮發(fā)快,且用量較多。

(3)顏料分散不良。

(4)涂料表面張力大,粘度高,流動(dòng)性差,氣泡釋放性差。

(5)漆基互溶性差,隨環(huán)境溫度降低而局部析出或粘度上升,易引起顆粒和針孔,如瀝青漆最易產(chǎn)生這一缺陷。

(6)涂料長(zhǎng)時(shí)間攪拌,形成無(wú)數(shù)微細(xì)空氣泡。

(7)被涂物未冷卻,使?jié)衲と軇┘眲≌舫觥?

(8)涂膜噴涂太厚,且表干太快。

(9)作業(yè)環(huán)境太高,或噴涂時(shí)有水分帶入涂膜中。

(10)閃干不充分。烘烤升溫太快。

六、發(fā)花

發(fā)花是色漆表面色調(diào)不一致,出現(xiàn)斑點(diǎn)和條紋等產(chǎn)生顏色雜亂的外觀缺陷。

(1)色漆中顏料分散不均勻,或調(diào)色時(shí)色漿混合不充分。如灰色、淺藍(lán)色、綠色漆等較易出現(xiàn)這種問(wèn)題。

(2)稀料的溶解性差,或粘度不當(dāng),不利于顏料、色漿的均勻分散。

(3)厚涂膜上下層發(fā)生對(duì)流,若兩種顏料的密度差別大,容易發(fā)花形成六角形小花紋。

七、夢(mèng)能科技

夢(mèng)能科技是一家致力于涂料的銷售、方案設(shè)計(jì)、涂裝施工為一體的科技公司，夢(mèng)能科技專長(zhǎng)于EMI行業(yè)、工業(yè)裝備制造、橋梁鋼結(jié)構(gòu)、石油石化、特種氣體行業(yè)、火電、風(fēng)電、水電能源行業(yè)等重防腐領(lǐng)域。夢(mèng)能科技為廣大用戶提供全方位的服務(wù)，包括在設(shè)計(jì)階段向您推薦合理的油漆配套方案，在合作當(dāng)中提供高質(zhì)量的產(chǎn)品和高水平的施工服務(wù)以及完善的現(xiàn)場(chǎng)施工技術(shù)指導(dǎo)與優(yōu)質(zhì)的售后服務(wù)。
