鋼結(jié)構(gòu)防腐之大型儲(chǔ)罐如何防腐
一、儲(chǔ)罐各部位防腐涂料選擇:
圖一：石油化工儲(chǔ)罐
1、儲(chǔ)罐外底板
儲(chǔ)罐外底板和罐基礎(chǔ)面直接接觸，采用涂層配合外加電流陰極保護(hù)進(jìn)行聯(lián)合保護(hù)。該環(huán)境要求涂層具有良好的耐水性和耐久性，由于同時(shí)采用陰極保護(hù)，所以要求較好的耐陰極剝離性能?？紤]到性價(jià)比和技術(shù)成熟方面，在該部位推薦使用環(huán)氧類(lèi)涂料和聚氨酯涂料。
圖示：石油化工儲(chǔ)罐
2、儲(chǔ)罐外壁
腐蝕環(huán)境為典型的工業(yè)大氣腐蝕環(huán)境。在工業(yè)大氣腐蝕環(huán)境下，目前應(yīng)用最為廣泛的涂層配套為：環(huán)氧富鋅底漆/環(huán)氧云鐵中間漆/丙烯酸聚氨脂面漆。對(duì)涂層體系的要求主要有以下幾點(diǎn)：
1)良好的防銹能力；
2)良好的附著力，抗沖擊等機(jī)械性能；
3)優(yōu)異的抗紫外線性能的保光保色性能；
4)施工性能好，能很好的適應(yīng)現(xiàn)場(chǎng)條件；
5)技術(shù)成熟可靠，性價(jià)比高。
3、儲(chǔ)罐內(nèi)底板上表面及罐內(nèi)壁：
該部位通常是原油儲(chǔ)罐腐蝕最為嚴(yán)重的部位。腐蝕介質(zhì)主要為原油沉積水，其成分復(fù)雜，該部位的腐蝕特征為電化學(xué)腐蝕，并有嚴(yán)重的局部腐蝕和點(diǎn)蝕傾向，極易產(chǎn)生腐蝕穿孔。對(duì)此推薦采用環(huán)氧重防腐蝕涂層配合犧牲陽(yáng)極陰極保護(hù)。罐底板可采用水性硅酸鋰富鋅涂料，能對(duì)罐底板形成陰極保護(hù)，且具有環(huán)保、施工簡(jiǎn)便的特點(diǎn)。
二、儲(chǔ)罐防腐施工方法：
罐體金屬表面清理是儲(chǔ)罐防腐施工的最重要的環(huán)節(jié)之一，它直接影響到涂層表面的附著力。當(dāng)前國(guó)內(nèi)在儲(chǔ)罐金屬表面清理施工技術(shù)上大都采用開(kāi)放式噴砂除銹，但該施工工藝所存在的問(wèn)題在于：操作員工勞動(dòng)強(qiáng)度大，而噴砂所產(chǎn)生的粉塵嚴(yán)重影響了員工的身心健康，違反了國(guó)家所倡導(dǎo)的以人為本的經(jīng)營(yíng)理念；同時(shí)也對(duì)環(huán)境造成了極大的污染，不符合環(huán)保的要求，因而該工藝現(xiàn)已逐步被淘汰?，F(xiàn)階段國(guó)內(nèi)較為先進(jìn)的金屬表面清理工藝為鋼板拋丸清理施工工藝。
1、表面處理： 從上述表中可以看出表面處理是影響漆膜防腐壽命的第一因素。所以在表面處理中，應(yīng)嚴(yán)格控制表面清潔度，使之達(dá)到規(guī)定要求，對(duì)表面粗糙度有要求的也應(yīng)注意控制，任何涂裝于表面處理不良的防腐涂料，都難以表現(xiàn)出良好的防腐性能。
2、漆膜厚度：漆膜厚度也是影響漆膜防腐性能的重要因素之一。厚度檢查采用磁性測(cè)厚儀檢驗(yàn)。干膜厚度的測(cè)量厚度最好在實(shí)干后完全固化前完成，以便對(duì)可能存在涂膜太薄處進(jìn)行修補(bǔ)。 否則，如果涂膜厚度大面積低于標(biāo)準(zhǔn)時(shí)，造成重涂困難。干膜厚度按照“90-10”原則進(jìn)行測(cè)量，即所測(cè)量干膜厚度的點(diǎn)數(shù)的90%b必須達(dá)到規(guī)定膜厚，余下的10%的測(cè)量點(diǎn)的膜厚要達(dá)到規(guī)定膜厚的90%。局部涂膜厚度不超過(guò)200%。
3、預(yù)涂：由于腐蝕往往最先發(fā)生在焊縫和連接處的邊角部位，然后擴(kuò)散。涂裝時(shí)，對(duì)這些部位要特別注意，應(yīng)先將這些部位刷涂一遍，然后再進(jìn)行全涂，這樣才能保證防腐效果。
4、涂裝質(zhì)量控制：防腐工程的防腐效果很大程度上依賴(lài)于涂裝質(zhì)量，其影響因素及影響程度如下：表面處理質(zhì)量影響程度50%；膜厚（道數(shù)）影響程度20%；預(yù)涂及其它因素影響程度30%。因此在涂裝過(guò)程中除要嚴(yán)格執(zhí)行涂料說(shuō)明書(shū)的施工要求等技術(shù)條件外應(yīng)特別注意以下三方面的控制。

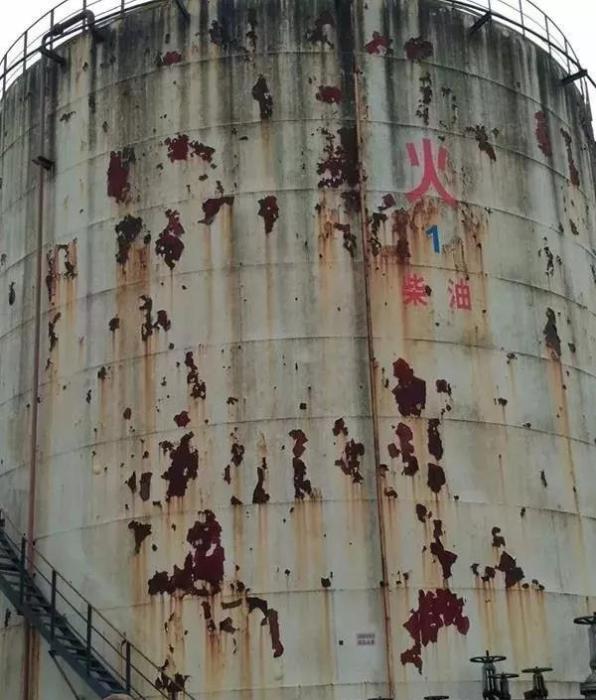

圖示：現(xiàn)場(chǎng)腐蝕原圖
三、結(jié)語(yǔ)：
考慮到近幾年石油工程中質(zhì)量事故和安全事故不時(shí)出現(xiàn)，給國(guó)民經(jīng)濟(jì)產(chǎn)生了一些不利影響，同時(shí)防腐保溫技術(shù)不完善或施工不規(guī)范又在很大程度上影響著管線、容器儲(chǔ)罐或裝置等的使用壽命，因此完善和提升防腐保溫的施工質(zhì)量是施工所必需。
