一、鋼結(jié)構(gòu)表面處理要求

1、清潔度：I SO85011標(biāo)準(zhǔn)或 GB892388國家標(biāo)準(zhǔn)進(jìn)行噴砂或者拋丸至 Sa2. 5，并在 2個(gè)小時(shí)內(nèi)噴漆；

2、粗糙度：Rz約 5070μm；

3、現(xiàn)場焊接部位采用人工打磨除銹至 St 3或者 St 2級。

二、冷噴鋅涂裝施工注意事項(xiàng)：

1、充分?jǐn)嚢瑁旱?1次須用電動(dòng)攪拌機(jī)攪拌 3分鐘以上，然后做一個(gè)特制配件（如下圖），對 桶底沉淀的鋅粉 進(jìn)行 2次攪拌，最后再次電動(dòng)攪拌，確保桶底無沉底。刷（輥）涂每隔 30~60分鐘攪拌一次；有氣噴涂時(shí)， 做到邊噴涂邊搖晃攪拌。

2、稀釋劑及工具清洗劑：按要求使用配套的稀釋劑

3、涂裝方法：可刷（輥）涂、有氣（無氣）噴涂、浸涂

4、鋼結(jié)構(gòu)的焊接部位建議預(yù)刷涂冷噴鋅一道約 40μm

三、冷噴鋅涂裝施工環(huán)境及條件：

1、施工環(huán)境溫度：5℃~+50℃

2、施工環(huán)境相對濕度：相對濕度小于 85%即可涂裝

3、鋼材表面溫度：表面溫度低于 60℃，高于露點(diǎn) 3℃，表面無水和冰

4、再次復(fù)涂間隔時(shí)間：24小時(shí)

5、冷噴鋅最長涂裝間隔：無限制

6、冷噴鋅層上涂覆其他配套涂料 24~48小時(shí)（根據(jù)冷噴鋅表面干燥情況）

7、噴涂設(shè)備：每次施工前后都必須用冷噴鋅專用稀釋劑清洗干凈

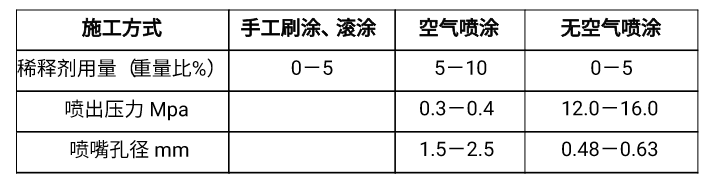

四、相關(guān)設(shè)備參數(shù)

五、冷噴鋅配套使用：

1、熱浸鋅效果配套：冷噴鋅+銀色封閉劑

2、冷噴鋅復(fù)合涂層：冷噴鋅+環(huán)氧云鐵+聚氨酯面漆

六：冷噴鋅涂裝質(zhì)量檢查

1 、檢查冷噴鋅涂裝施工時(shí)是否充分?jǐn)嚢?，是否用的是冷噴鋅專用稀釋劑。

2、涂層外觀質(zhì)量：鋼結(jié)構(gòu)表面不應(yīng)誤涂、漏涂；涂層不應(yīng)脫皮和返銹。涂層均勻，全部結(jié)果目測檢查。

3、涂層附著力檢查：附著力檢查方法按照國家 GB9286標(biāo)準(zhǔn)用劃格法進(jìn)行測定，附著力≤1級。

4、涂層干膜厚度檢查：用干膜磁性測厚儀檢測，對冷噴鋅涂裝涂層總干膜厚度的檢測，要求檢測的 涂裝 后涂層干膜厚度：85%以上的檢測點(diǎn)≥設(shè)計(jì)厚度值，其他檢測點(diǎn)的干膜厚度≥85%的設(shè)計(jì)厚度。
